防火卷簾門的施工方法

1、安裝順序

1.1、根據防火卷簾洞口部位劃出大小端闆位置，安裝大小端闆。

1.2、將卷軸和導向軸等傳動組件固定在端闆上，校正中心，保證卷軸轉動靈 活自如，卷軸水平誤差不得大于3/1000。

1.3、安裝啓閉機，調整好傳動鏈，轉動啓閉機，檢查轉動是否自如。

1.4、安裝電氣控制裝置，接好地線等。

1.5、檢查無誤後接通電源，驗證轉向是否正确;然後空載運轉2min，确認運 行是否良好。如運行有問題，查明原因調整後再調試，直到運行良好爲止。

1.6、在地面穿好三分之二門體簾片，用挂繩吊裝上卷軸固定;上好挂片鈎， 緩慢放直門體;穿完餘下的簾片和座闆，兩邊裝封頭。

1.7、安裝導軌(要求兩導槽中心線平行)，然後來回運行門體，确認運行正常; 如有問題立即查明、處理，直到門體運行正常爲止。

1.8、接控制箱和按鈕盒，調整上下限位。

2、簾闆安裝

2.1、鄰互鎖簾闆串接後轉動靈活，擺動±90。不允許脫落。

2.2、簾闆兩端擋闆或防竄機構要裝配牢固，裝配成卷簾後，簾闆竄動量不得 大于2mm。

2.3、簾闆要平直，簾闆直線度不得大于1.5mm/m，全長直線度不得超過0.12%。

2.4、簾闆裝配成卷簾後，不允許有孔洞和縫隙存在。

2.5、簾闆裝配成卷簾後，在運行時不得有傾斜，應當平行升降，卷簾的不平 直度不大于洞口高度的1/300。

3、導軌安裝

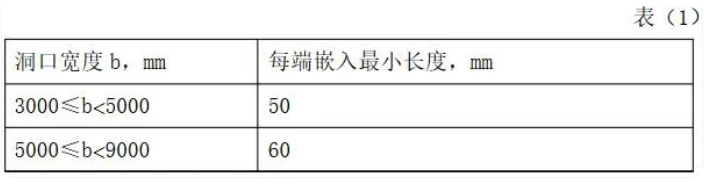

3.1、簾闆嵌入導軌的深度應符合表(1)的規定。

3.2、導軌的滑動面應光滑平直，直線度不得大于1.5mm/m;全長直線度不得 超過0.12%，不允許有扭曲、凹凸、毛刺等。

3.3、導軌現場安裝必須牢固，固定件(40*40*75等邊角鋼與導軌鉚接、與柱 體用M10*80膨脹螺栓連接)間距450mm;全長垂直度不得超過±1mm。

3.4、卷簾在導軌内運行必須平穩、順暢，不允許有碰撞、沖擊現象，其噪音 規定按表(1)執行。

4、門楣安裝

1、門楣的結構必須有效地阻止火焰蔓延。

2、門楣現場安裝必須牢固，固定件間距400mm。

5、座闆安裝

1、座闆與地面的接觸應均勻、平行，并符合本方案6.6的規定。

2、座闆采用角鋼組成，角鋼尺寸必須能滿足洞口寬度需要，采用鉚接連接，間距不大于300mm。

6、傳動裝置安裝

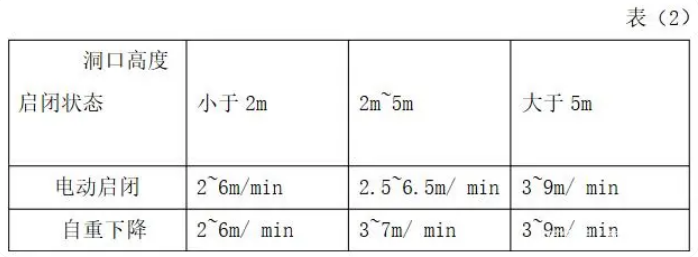

1、鋼質防火卷簾啓閉的平均速度應符合表(2)的規定。

2、卷門機的安裝必須留有檢修的空間，安裝必須牢固，不得漏油。

3、支座安裝牢固，軸承無異樣，加油充足。

4、各個旋轉軸的鏈輪中心應同軸一緻，無破損。

5、傳動用套筒鏈：

6、傳動用套筒滾子鏈的基本參數與尺寸按GB1243.1執行。

7、電動式卷門機安裝

1、應設置限位開關，卷簾啓閉至上下限時，能自動停止，其重複定位誤差 應小于20mm。

2、應設有手動啓閉裝置，以備斷電時使用。

3、應具有依靠卷簾自重下降的性能，并具有恒速性能。

4、能使卷簾在任何位置停止。

5、可以附設以下控制保險裝置：聯動裝置、手動速放關閉裝置、煙感裝置、溫度金屬熔斷裝置等，其位置不允許安裝在可燃材料上。

6、控制箱應安全并便于檢修。

7、所裝配的操縱裝置都必須有明顯的操縱标志，便于災情發生時消防人員、 值勤人員準确迅速地操作使用。

8、用于疏散走道、出口的鋼質防火卷簾下降至離地1.5m時應有延時裝置。

8、電動裝置安裝

1、電氣按鈕啓動操縱靈活，集中控制和聯動控制的動作靈敏準确。

2、自動控制的保險裝置應安裝在卷簾附近2m範圍内的暴露部分及随時能控制的部分。

3、自動控制的電源、備用電源或蓄電池應能保正常工作狀态，所用的電氣 線路不允許裸露，應埋入牆内或有穿管。

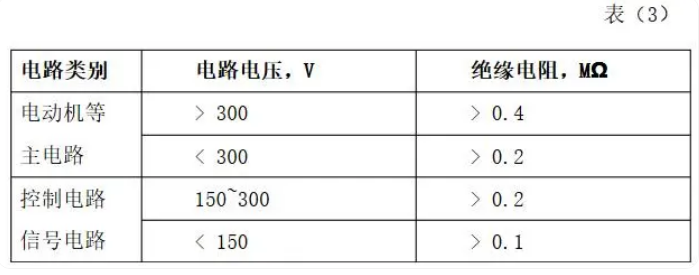

4、各電路的絕緣電阻應符合表(3)的規定。

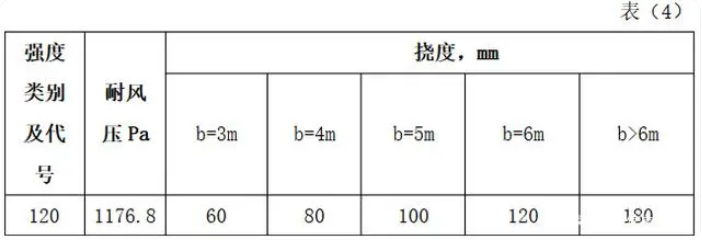

9、耐風壓性能(簾闆強度)：撓度值應符合表(4)的規定。

注：當簾闆強度不能滿足本表規定時，可以在簾闆端部和導軌槽内設防風鈎或用增大

10、鋼質防火卷簾與牆體的安裝要求：

采用膨脹螺栓裝配，應保證安裝強度，滿足設計要求。

11、注意事項

1、産品在運輸過程中要平穩、牢固，避免碰撞損壞;輕擡輕放，嚴禁磕、 摔、撬等行爲，防止機械變形損壞産品，影響安裝使用。

2、安裝人員必須注意施工安全，帶好安全帽，系好安全帶。

3、施工及調試期間，嚴禁卷簾下面站人和有行人通過，以防意外發生;在 卷簾安裝部位應有醒目的“禁止通行”标志。

4、安裝過程中要與水暖電安裝、吊頂安裝、石材施工、鋁闆施工以及玻璃 幕牆施工隊伍相互配合作業。

5、安裝大小端闆時，用水平管測量兩端闆中心的一緻。
