電動擋煙垂壁安裝方法步驟

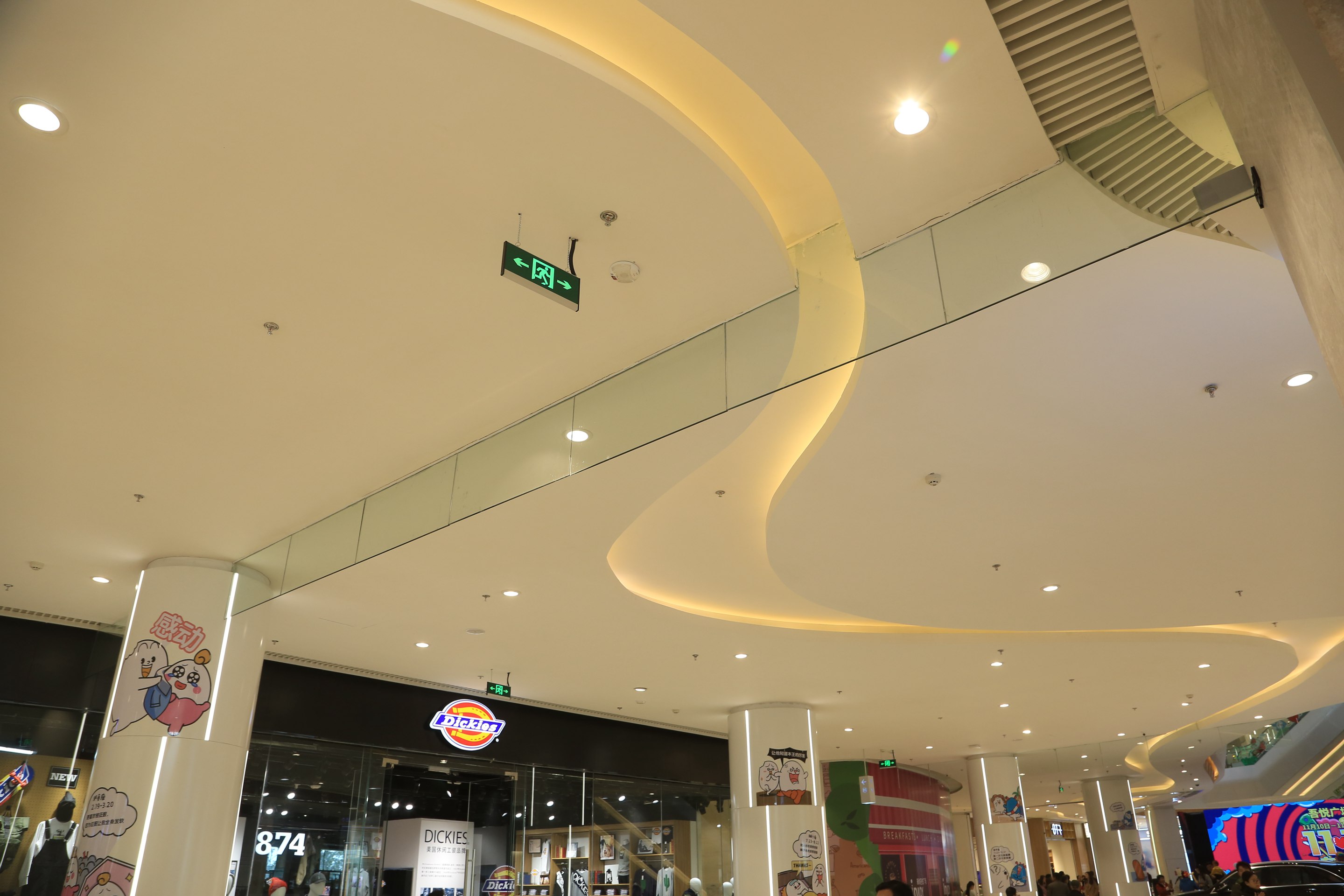

活動式擋煙垂壁是一種具有火災自動警報系統的智能型防煙消防設施，活動式擋煙垂壁在火災确認後，可在15s内聯動所在防煙分區内的全部擋煙垂壁，且在60s内全部下降到指定位置，是集智能感應、聯動控制爲一體的科學防煙産品。

一、搭建骨架

活動式擋煙垂壁在安裝以前，需要將骨架搭建完成才能將擋煙垂壁固定在頂棚下，常使用鋼材搭建骨架，需要拼接的擋煙垂壁中間需要打拼接龍骨。

二、安裝活動式擋煙垂壁不同結構安裝方法

1、有吊頂情況安裝

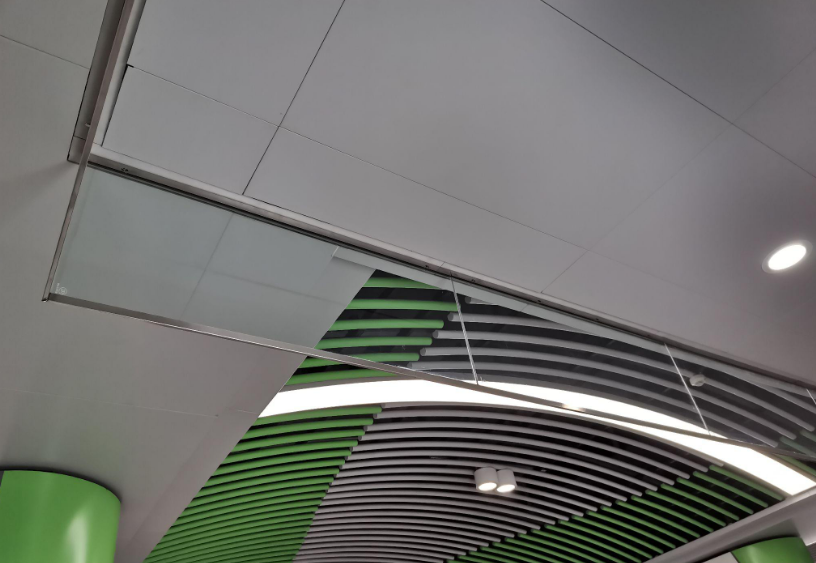

如果建築頂棚下設計有吊頂，那麼活動式擋煙垂壁的底部與吊頂應該齊平，以保障設計美觀性。

2、無吊頂情況安裝

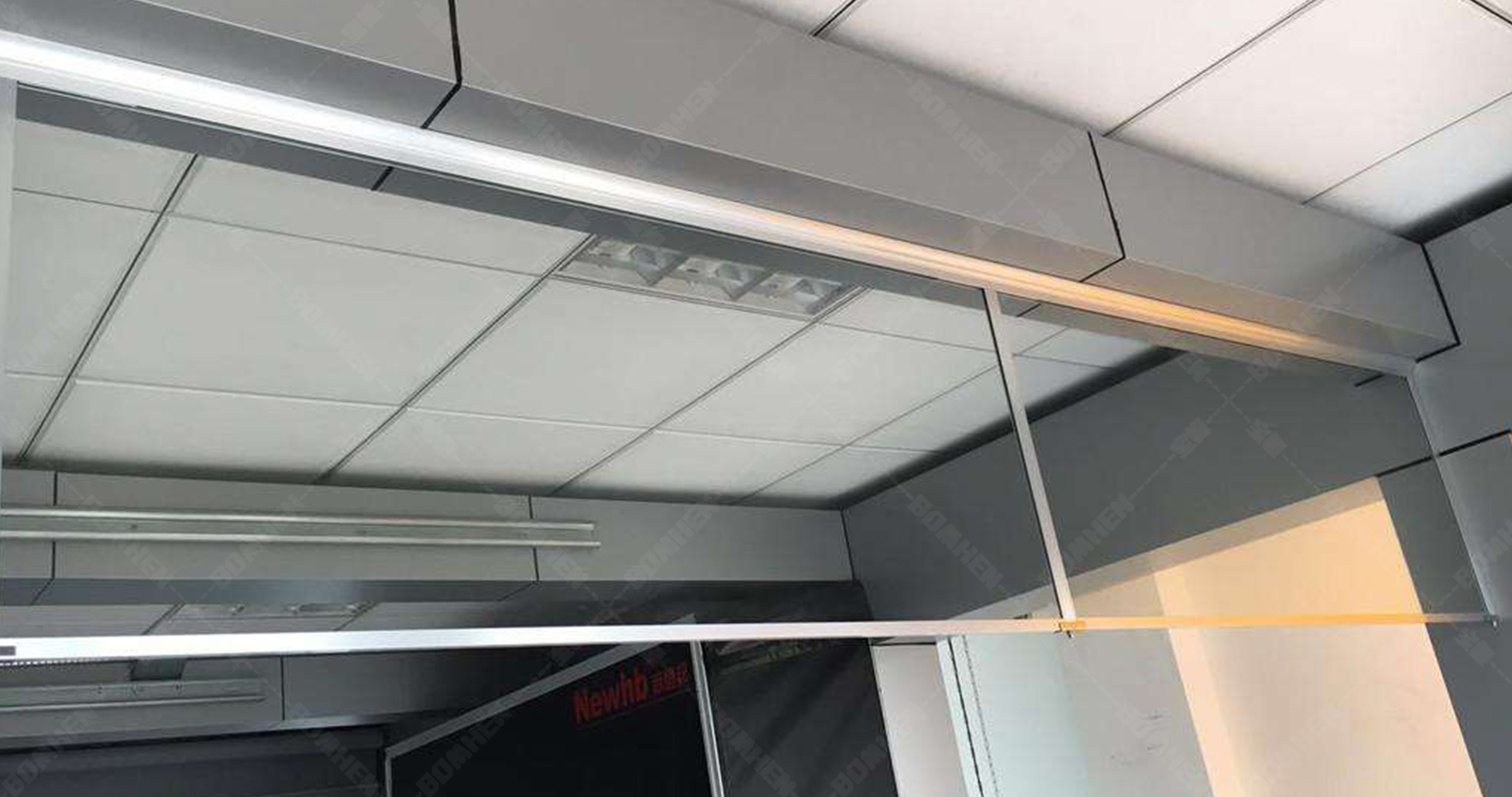

如果擋煙垂壁直接安裝在頂棚下，應先在梁底設置一定高度的密封固定措施（固定挂闆），爲機電管線布置預留空間及便于操作，然後將擋煙垂壁安裝在固定設施下方。

3、兩樘及多樘擋煙垂壁拼接安裝

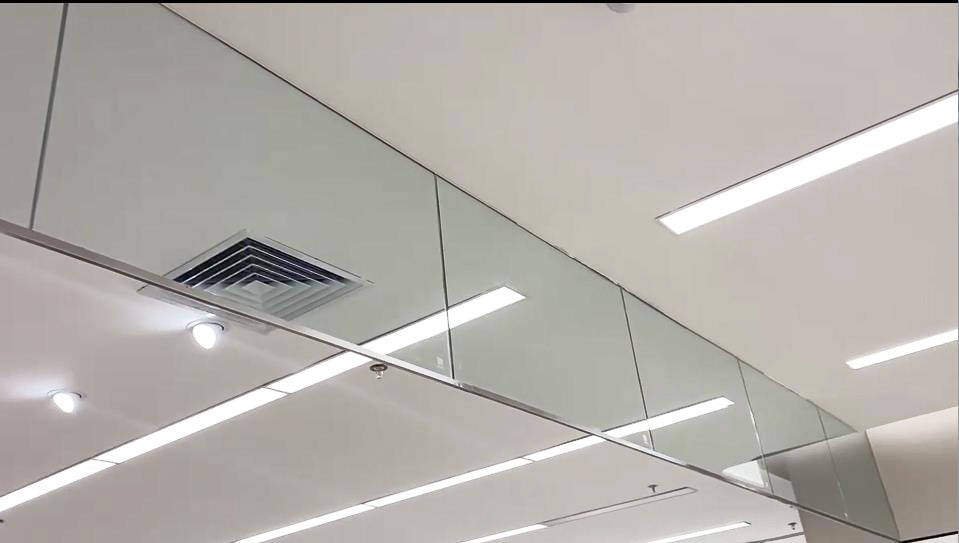

根據高度安裝在同一水平線，中間搭建拼接龍骨。活動式擋煙垂壁同建築其他構造（柱或牆）應保持一定的縫隙，但縫隙不大于60mm，且連續性擋煙垂壁各塊之間不應有縫隙，搭接寬度不小于100mm；

4、門洞上方活動式擋煙垂壁安裝

應將其安裝在門扇開啓方向的背面，且在疏散指示标志的後方。

三、各個部分安裝接線

1、擋煙垂壁要實現消防聯動功能，那麼需要正确連接聯動中心控制信号線。

2、擋煙垂壁與煙感探測器實現聯動功能，需同控制箱正确接線。

煙感控制器的開關信号應接在“煙感”與“0V”端子上，爲常開信号，不分正負級。

如果煙感需要控制器供電，則先确定煙感供電電壓爲12V，然後將煙感的正極接在“12V”端子上，負極接在“0V”上，不可接反。

3、電機接線。直接將線插入控制箱對應插孔即可。從左到右爲“下行”“上行”“公共”“地線”。

4、按鈕盒接線。按鈕盒爲無線遙控型，使用電池工作，不需要同控制箱接線，但是要同控制箱進行清碼和對碼調試。

四、安裝完成後整體調試及測試

單機調試主要關注3個方面：

1、手動操作擋煙垂壁按鈕盒，查看擋煙垂壁開啓、複位反應是否敏捷，啓動與停止是否在指定位置，下降高度是否符合圖紙要求；

2、通過模拟火災試驗，查看在是否在标準規定時間（60s）擋煙垂壁下降是否降落到位；

3、擋煙垂壁執行下降命令後查看消防聯動信号是否反饋到控制室；

通過單機調試後，再進行聯動調試，查看活動式擋煙垂壁工作情況。
