擋煙垂壁标準圖集

擋煙垂壁标準圖集?

擋煙垂壁專業英語稱呼Smoke barriers。早在2005年，國家相關部門便頒發規範性文件擋煙垂壁 GA533-2012對擋煙垂壁的分類、代号、規格、通用要求、試驗方法、檢驗規則等方面進行嚴格規定，本标準适用于工業與民用建築設置防煙分區所采用的擋煙垂壁。

擋煙垂壁 GA533-2012标準中，第5章、第7章和8.1爲強制性要求，剩餘部分爲推薦要求。本标準是當前實行最新版本，是通過修訂GA 533-2005《擋煙垂壁》部分内容訂制的，2012版調整了2005版以下内容：

A、調整了标準的适用範圍；

B、修改了規範性引用文件；

C、增加了術語和定義；

D、修改了擋煙垂壁的分類；

E、修改了要求内容的編排方式，分爲通用要求和活動式擋煙垂壁附加性能要求兩部分；

F、修改了擋煙垂壁耐高溫性能試驗方法；

G、增加了活動式擋煙垂壁驅動裝置的性能要求和試驗方法規定；

H、增加了活動式擋煙垂壁控制器的性能要求和試驗方法規定。

剛性擋煙垂壁

從擋煙垂壁 GA533-2012标準中，規定了擋煙垂壁爲：采用不燃材料制作，安裝于建築頂棚、橫梁或吊頂下，形成一定蓄煙空間的擋煙分隔設施。

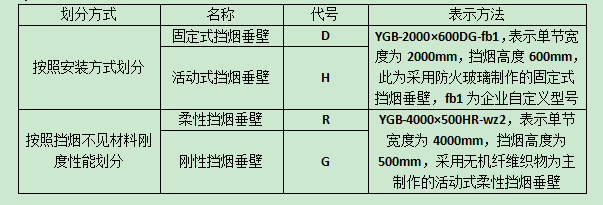

擋煙垂壁分類及表示方法：
