擋煙垂壁施工圖

擋煙垂壁施工是一個相對比較複雜的過程，需要找到專業的消防企業施工安裝才能保障施工質量和後期消防驗收的進行。擋煙垂壁施工大概總結以下幾個步驟，了解一下。

（一）技術準備

1. 技術資料收集

現場土建設計資料收集和土建結構尺寸測量。由于土建施工時可能會有一些變動，實際尺寸不一定都與設計圖紙符合。擋煙垂壁對土建結構相關的尺寸要求較高。所以在設計前必須到現場量測，取得一手資料數據。然後才能根據消防要求繪制切實可行的擋煙垂壁尺寸分布圖。對擋煙垂壁經過位置有風管水管并影響施工的要提出相關方案交與消防總承包方協調解決

2 .設計和施工方案确定

（二）材料及機具準備

1 .主要材料質量檢查

（1）玻璃的尺寸規格是否正确，特别要注意檢查玻璃在儲存、運輸過程中有無受到損傷，發現有裂紋、崩邊的玻璃決不能安裝，并應立即通知工廠盡快重新加工補充。

（2）金屬結構構件的材質是否符合設計要求，構件是否平直，加工尺寸、精度、孔洞位置是否滿足設計要求。要刷好道防鏽漆，所有構件編号要标注明顯。

2 .主要施工機具檢查

（1）玻璃吊裝和運輸機具及設備的檢查，特别是對吊車的操作系統和電動吸盤的性能檢查。

（2）各種電動和手動工具的性能檢查。

（3）打吊的吊杆位置與設計位置偏差不應大于5cm。

3 .搭腳手架

由于施工程序中的不同需要，施工中搭建的腳手架需滿足不同的要求。

（1）放線和打吊杆支架時，應搭建在擋煙垂壁的兩側，方便工人在不同位置進行焊接和安裝等作業因爲腳手架是獨立支撐又高度較高所以要特别注意腳手架的支撐和穩固。

（2）安裝擋煙垂壁時，應搭建在擋煙垂壁一側。要便于玻璃吊裝斜向伸入時不碰腳手架，又要使站立在腳手架上下各部位的工人都能很方便地能握住手動吸盤，使玻璃準确就位。在搭建和拆除腳手架時要格外小心，不能從高處向下抛扔鋼管和扣件，防止損壞地面

吊挂式擋煙垂壁安裝施工

（一）放線定位

（1）擋煙垂壁定位軸線的測量放線必須與主體結構的主軸線平行或垂直，以免擋煙垂壁施工和室内裝飾施工發生矛盾，造成陰陽角不方正和裝飾面不平行等缺陷。

（2）要使用高精度的激光水準儀、經緯儀，配合用标準鋼卷尺、重錘、水平尺等複核。以确保擋煙垂壁的垂直精度。要求上、下中心線偏差小于 1~ 2mm。

（二）上部吊杆安裝

（1）注意檢查絲杆和金屬膨脹管的牢固，選用的絲杆和金屬膨脹管質量要可靠，打孔位置不宜靠近鋼筋混凝土構件的邊緣，鑽孔孔徑和深度要符合金屬膨脹管廠家的技術規定，孔内灰渣要清吹幹淨。

（2）每個絲杆安裝位置和高度都應嚴格按照放線定位和設計圖紙要求進行。最主要的是絲杆的中心線必須與鋁合金構件中心線相一緻，并且橢圓螺孔中心要與設計的吊杆螺栓位置一緻。

（3）所有絲杆安裝完畢後，應進行隐蔽工程質量驗收，請監理工程師驗收簽字，驗收合格後再塗刷防鏽漆。

（三）玻璃安裝就位

1. 玻璃吊裝

2. 玻璃就位

注密封膠

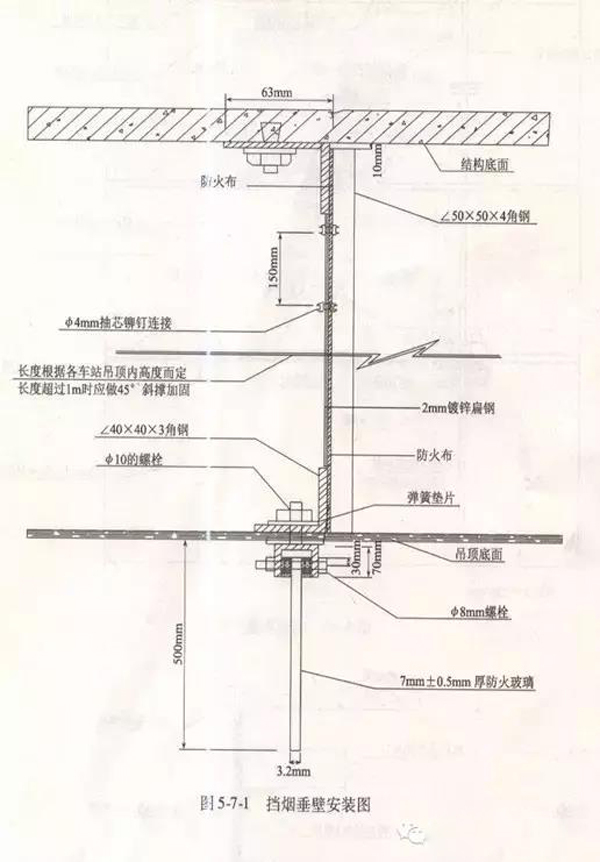

擋煙垂壁施工圖?
